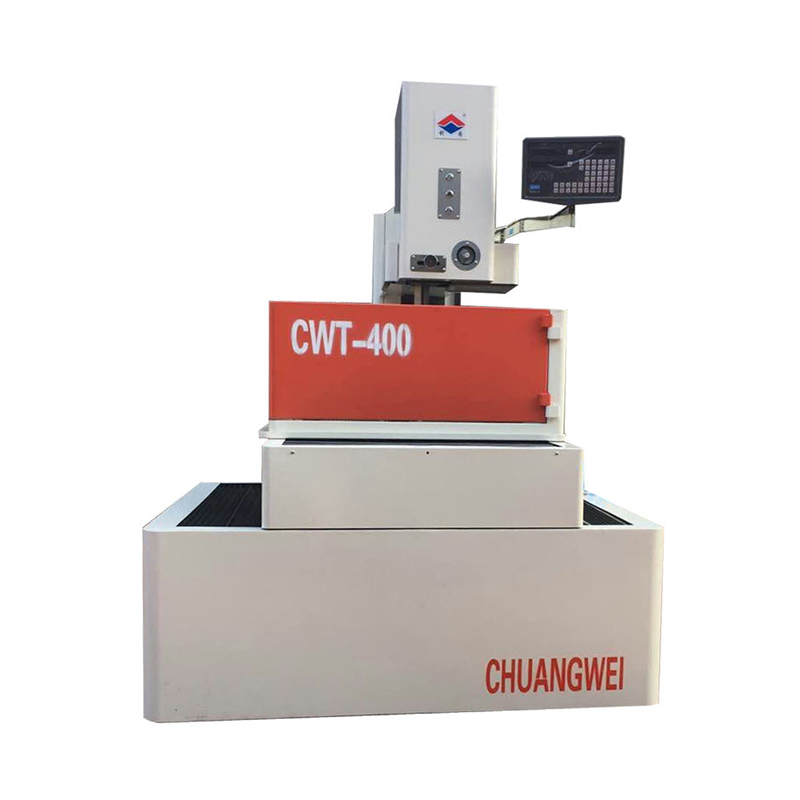

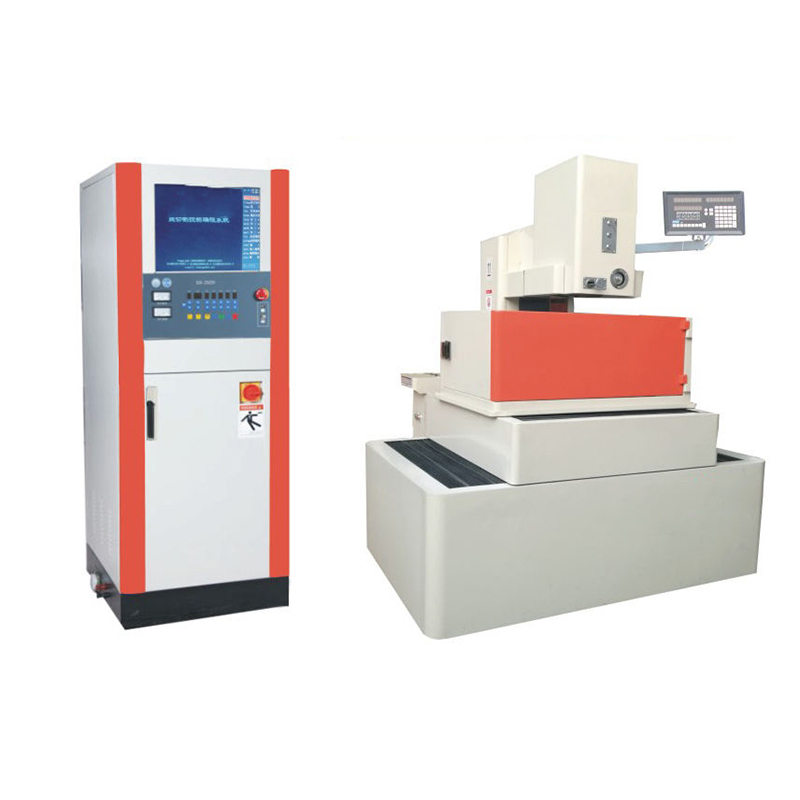

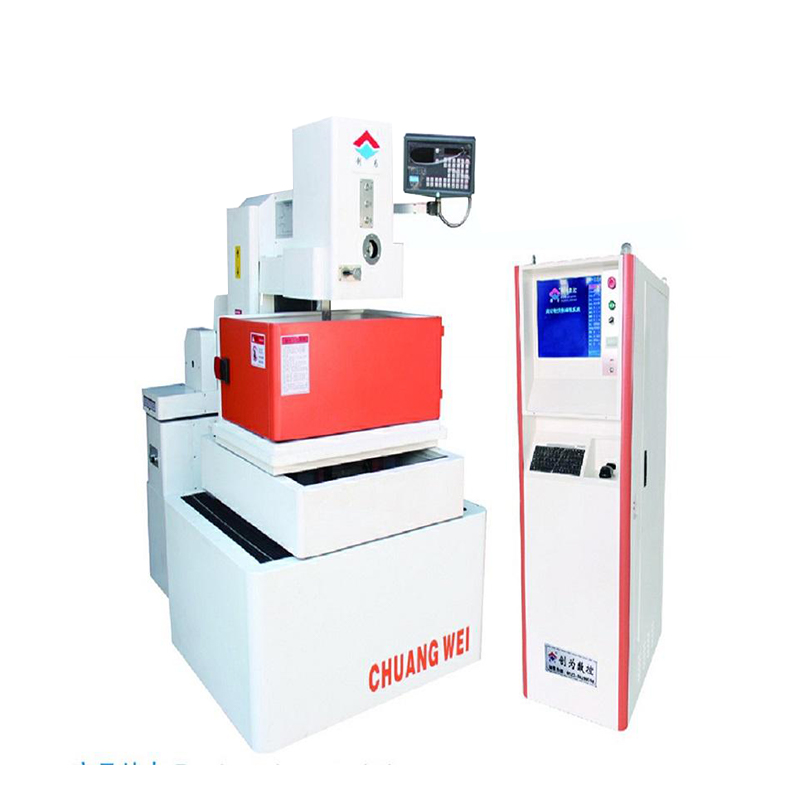

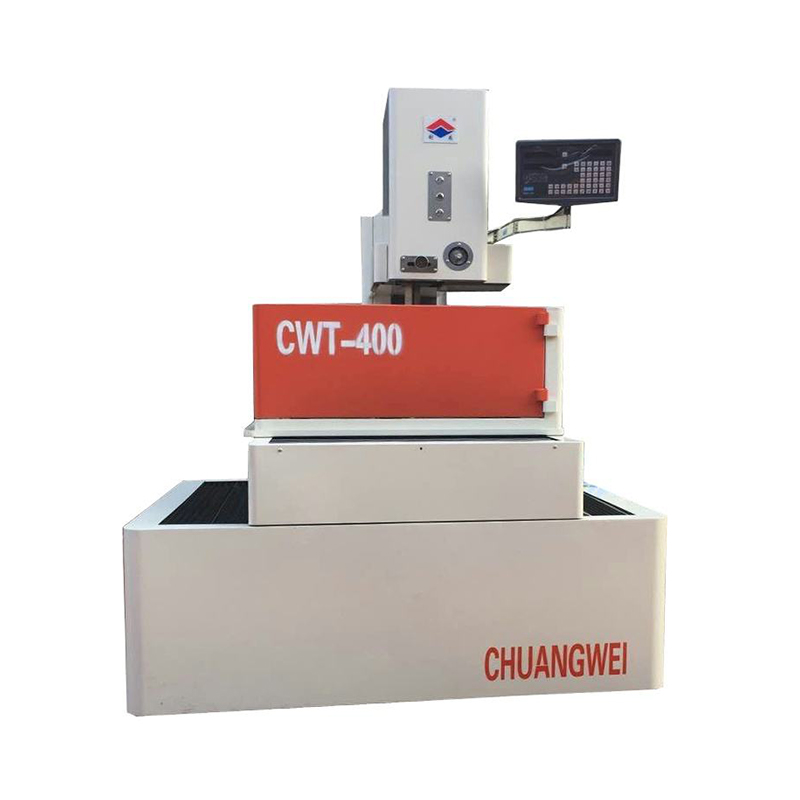

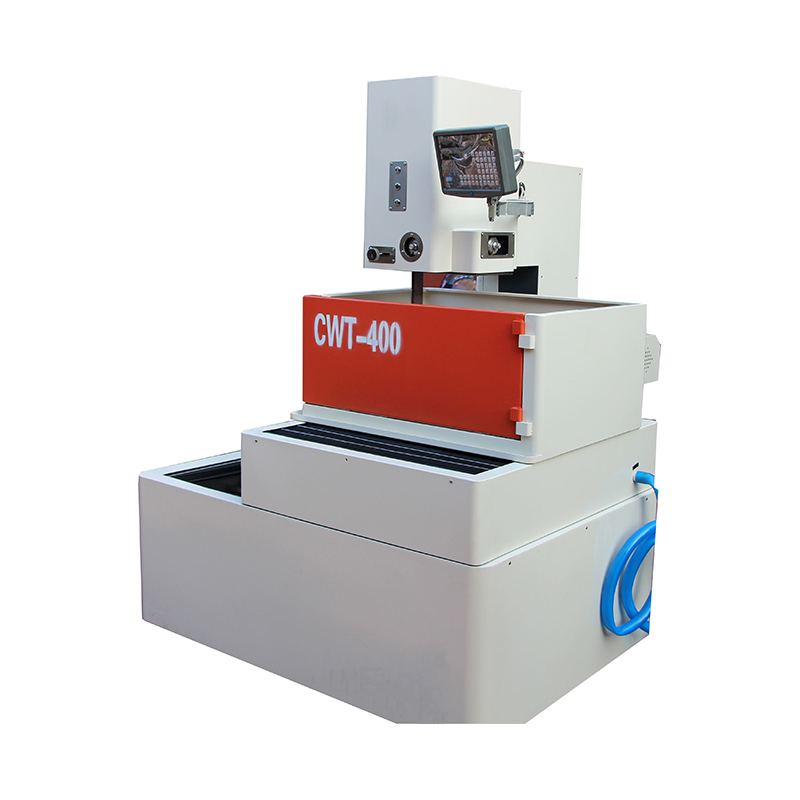

DK7732 T-type servo Anti-Resonance CNC Wire EDM Medium-Hastighedskæremaskine

1. Maskinværktøjsseng: vedtager T-type duplexboks samlet struktur; Den vigtigste bærende struktur understøtter ribben forbinder vognen, trådstativet, trådtransportreferenceflade, danner en stabil hel af flere kombinerede T-typelinjer, overflader og kroppe, plastsandstøbningsanvendelser, som stivhed og stabilitet i den samlede maskinlegems fladhed er garanteret under dynamiske og statiske forhold, hvilket øger belastningen af ​​maskinens krop, der bærer overfladen.
2. Workbench-vogn Del: Vognen vedtager en konkav og konveks solid, feltformet forstærkende ribbenstruktur, plastisk sandstøbestabil organisationsstruktur, ikke let at fremstille formfejl (deformation). Boldskruen og den lineære guide er designet til at blive installeret på det samme basisreferenceplan for at forbedre monteringspositionsnøjagtigheden og eliminere samlingsfejl (.
3. Wire Rack Del: Kolonnen bruger en boks af C-type. Den øverste del af C-typen (øvre trådstativ) og den nedre trådstativ er relativt faste trådstativer, som er stive og ikke lette at resonere; Den numeriske kompressionsfjedermekanisme for trådhjulets samling sikrer balancespændingen for molybdæntråden; Den firkantede guide-løftemekanisme bruger en orm gear, en spiralformet gearmekanisme og en 900V-guide og en V-formet skyder til at stramme og låse, som pålideligt og nemt justerer skærehøjden (elektrisk); Den øverste vandsprayenhed består af en vandsprayplade og en trådguide, der er forbundet til bunden af ​​firkantet guide stang for at stabilisere vibrationen af ​​molybdæntråden og hjælpe den øverste vandsprayplade med at sprøjte kølevæsken fuldstændigt på behandlingsdelen.
