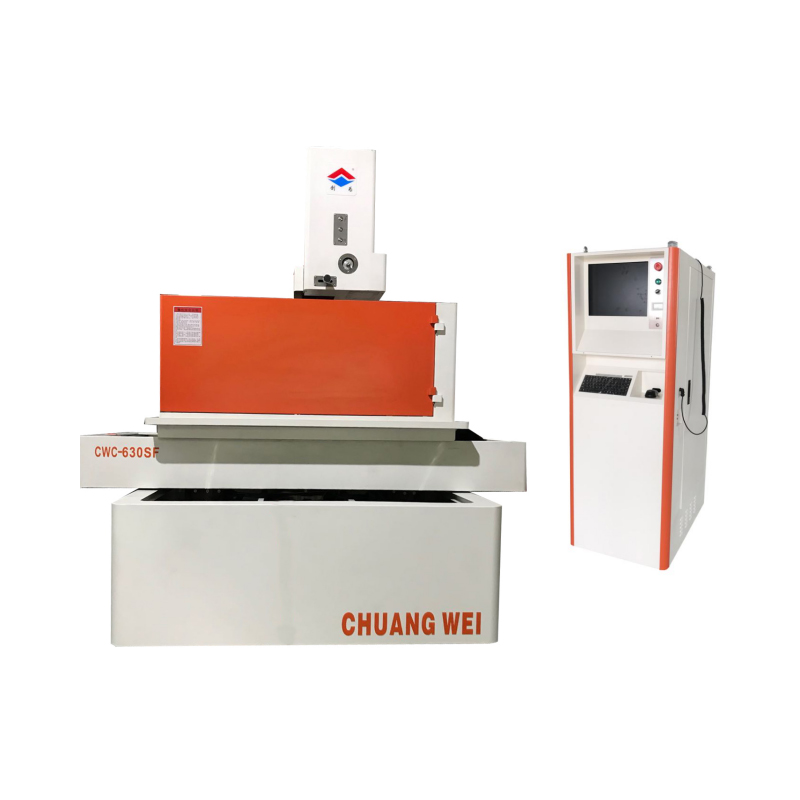

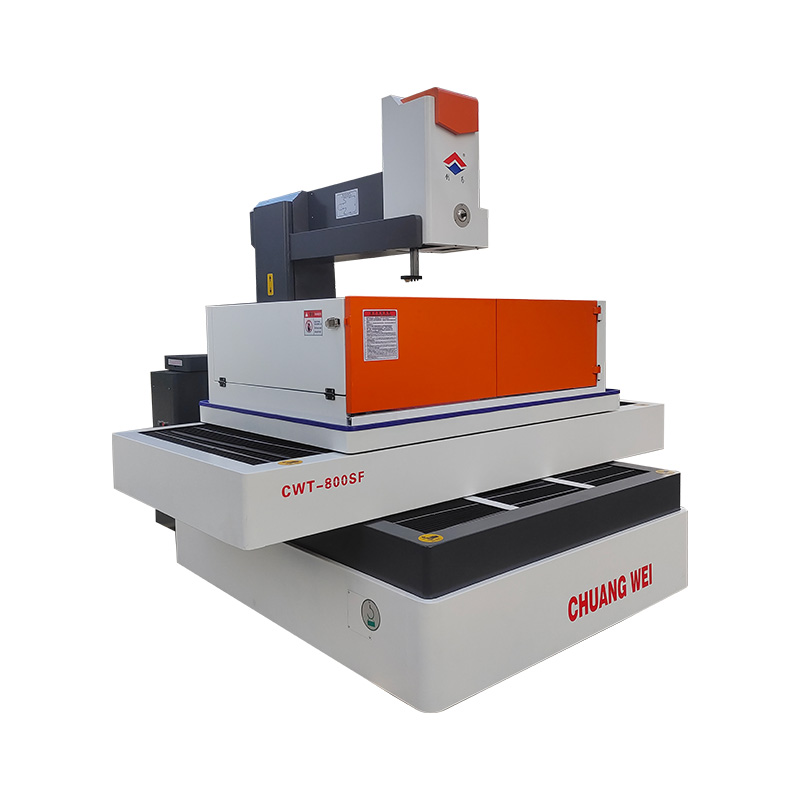

DK7780 T-type servo Automatisk fejlhåndtering CNC Wire EDM Medium-Hastighedskæremaskine

1. Maskinværktøjsseng: vedtager en rektangulær duplexboks samlet struktur; Den vigtigste bærende struktur understøtter ribben forbinder vogn, trådstativ og trådtransportreferenceoverflade til at danne en stabil hel af flere kombinerede T-formede linjer, overflader og kroppe og plastsandformstøbningsanlæg, som stivheden og stabiliteten af ​​den samlede maskinlegem, og fladheden i referenceoverfladen er garanteret under dynamiske og statiske forhold, hvilket øger belastningen af ​​maskinens kropsbærende overflade.
2. Workbench-vogn Del: Vognen vedtager en konkav og konveks solid og feltformet forstærkende ribbenstruktur, som har en stabil organisationsstruktur og ikke er let at fremstille formfejl (deformation). Boldskruen og den lineære guide er designet og installeret på den samme basisreference overfladeimprove monteringspositionsnøjagtigheden og eliminere samlingsfejl.
3. Wire Rack Del: Kolonnen bruger en boks af C-type. Den øverste del af den C-formede søjle (øvre trådstativ) og det nedre trådstativ er relativt faste trådstativer, som er stive og ikke tilbøjelige til resonans. Den numeriske kompressionsfjedermekanisme for trådhjulets samling sikrer den afbalancerede spænding af molybdæntråden. Square Guide Rod Lifting Mechanism bruger et orm gear, en spiralformet gearstang og en 900V -guide og en 900V skyder til låsning og stramning, som pålideligt og nemt justerer skærehøjden (elektrisk). Den øverste vandsprayenhed består af en vandsprayplade og en trådstop, der er forbundet til bunden af ​​firkantet guide stang for at stabilisere vibrationen af ​​molybdæntråden og hjælpe den øverste vandsprayplade i fuldstændigt sprøjtning af kølevæsenet på behandlingsområdet.
