1, det grundlæggende princip for EDM-trådskæringsbehandling:

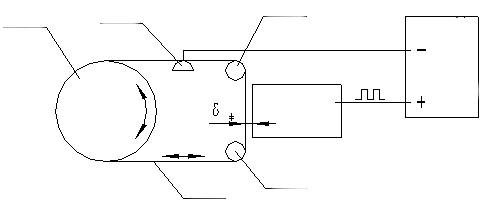

EDM -trådskæringsbehandling, pulsafladning mellem elektrodetråden og emnet, som vist i figur 1. Når du kommer til en elektrisk puls, mellem elektrodetråden og emnet producerer en gnistudladning, i midten af udladningskanalen, er temperaturen øjeblikkeligt op til 10.000 ℃ eller mere, en høj temperatur, så emnet metal smelter for at opnå formålet med at skære metal.

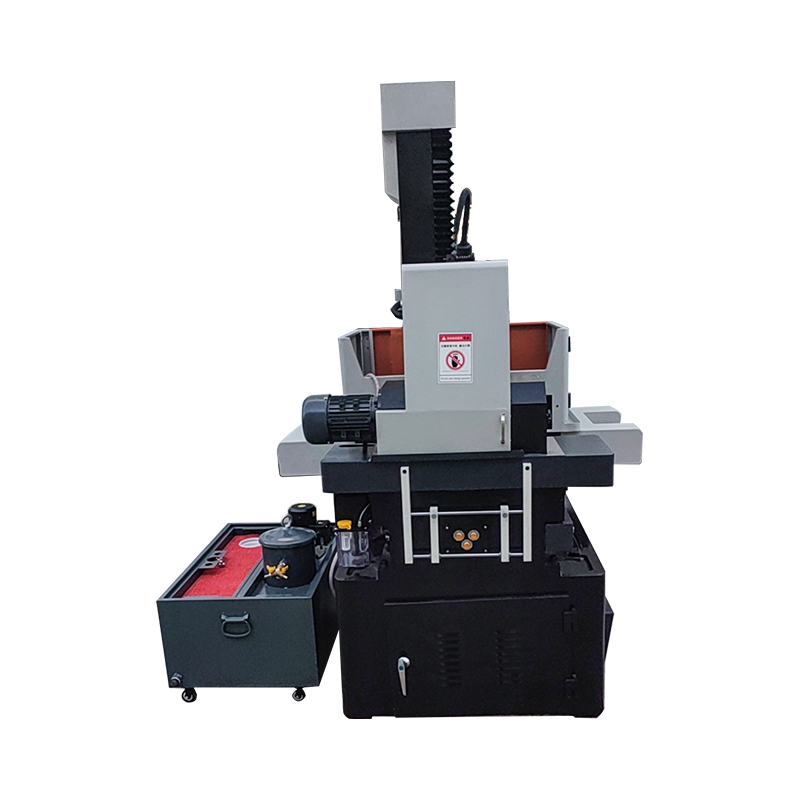

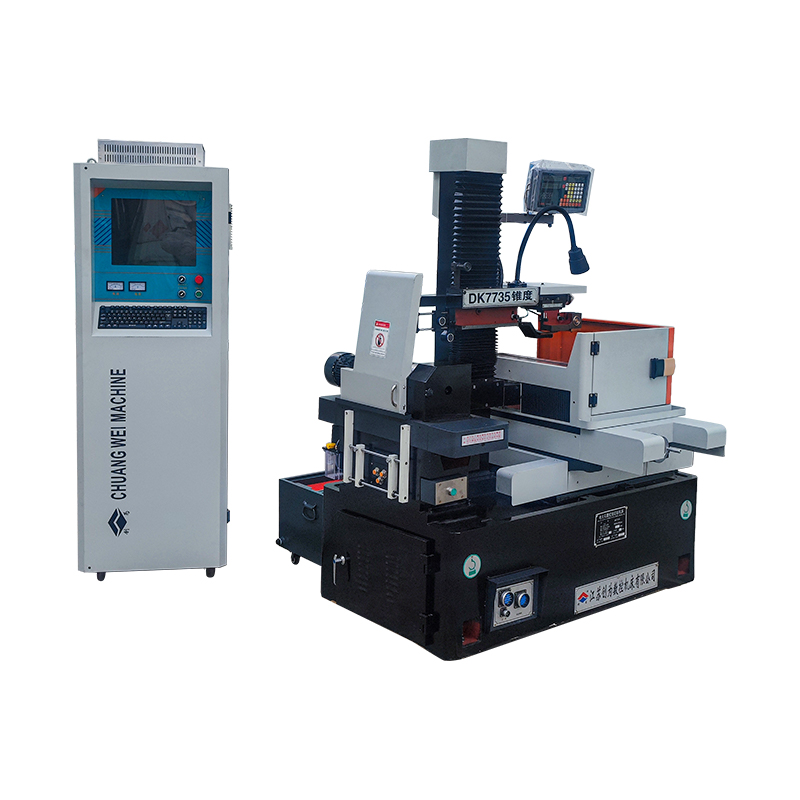

2, sammensætningen af værktøjsmaskinens værktøj:
Maskineværktøjet består hovedsageligt af en arbejdsbord, trådtransportmekanisme, wireframe, arbejdsvæskesystemmaskin elektrisk og numerisk kontrolsystem og andre dele.
(1) WorkTable
WorkTable bruges til at klemme emnet, der skal behandles, for at opnå behandlingen af automatisk fodring. Det er hovedsageligt sammensat af en øvre og nedre tværtrækplade, præcisionskugleskrue, tilbageslagsfri gear og guideway. The upper and lower drag plate moves back and forth along the precision linear guideway and its power is transmitted by the stepping motor to the ball screw through the backlash-free gear set to achieve, due to achieving a pulse to make the worktable move 0.001mm requirements, and in the operation of the requirements of sensitive, smooth, and therefore on the precision linear guideway, ball screw, backlash-free gear set, the drag plate have strict requirements, not Kun præcisionen af kravene til det høje og har en vis grad af stivhed og slidstyrke. Visse stivhed og slidstyrke.
(2) Trådtransportdele
Trådtransportkomponenten bruges hovedsageligt til at drive elektrodetråden i henhold til en bestemt lineær hastighedsbevægelse, og elektrodetråden er pænt såret på opbevarings tønden, trådtransportmekanismen er sammensat af en motoropbevarings tønde, øvre og nedre trækplade, synkronbælte, reverseringsindretning og andre komponenter.
Dens grundlæggende krav er:
① Opbevaringscylinderen på den ene side roterende bevægelse, for at sikre, at elektrodetråden i opbevaringscylinderen er pænt arrangeret.
② Den radiale runout og aksiale runout af opbevaringscylinderen skal være lille.
③ Cylinder skal drejes fremad og bagud.
④ Trådopbevaringsmekanismen skal isoleres fra sengen.
⑤ Den trådtransportdel vedtager et lukket dæksel for at forhindre, at arbejdsvæsken sprøjter.
(3) Trådrammerdele
Wireframe -dele er hovedsageligt sammensat af søjler, en øvre og nedre cantilever, et guidehjul, et konisk hoved og andre komponenter. Wireframe -komponenten og trådlagringscylinderkomponenten danner sammen bevægelsessystemet for elektrodetråden. Den vigtigste funktion af wireframe er at understøtte elektrodetråden, når den bevæger sig med en stabil lineær hastighed og at holde den fungerende del af elektrodetråden i en bestemt geometrisk vinkel til bordplanet.
Den koniske samling (trækplade af tværs af typen monteret på den øverste cantilever) kan sikre, at bearbejdning af arbejdsemne opnår 6 °/80㎜.
(4) Sengekomponenter
Sengen er en hel firkantet kassestruktur, således er stivheden og styrken god, hvis øverste del er udstyret med borddele, wireframe -dele og trådtransportdele, og den nedre del er udstyret med en fungerende flydende tank og elektriske dele af værktøjet til værktøjet
